蒸汽脫附+冷凝回收裝置

不適用有機成分:高沸點、易聚合
適用有機成分:低沸點、粘性低、回收價值高的有機組分
適用條件:單一組分、回收價值高、露點較高的有機化合物
全國熱線

400-877-5531

係統簡介

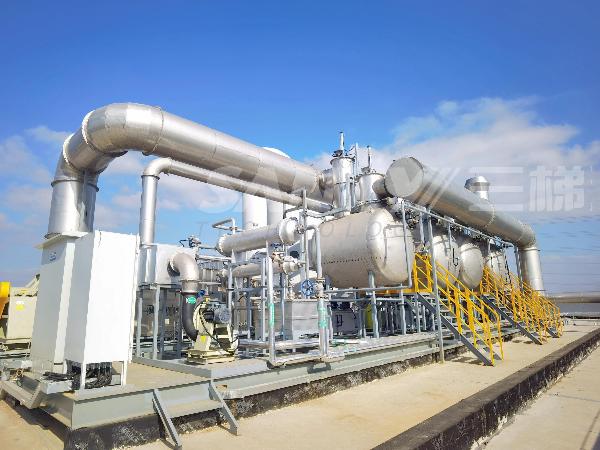

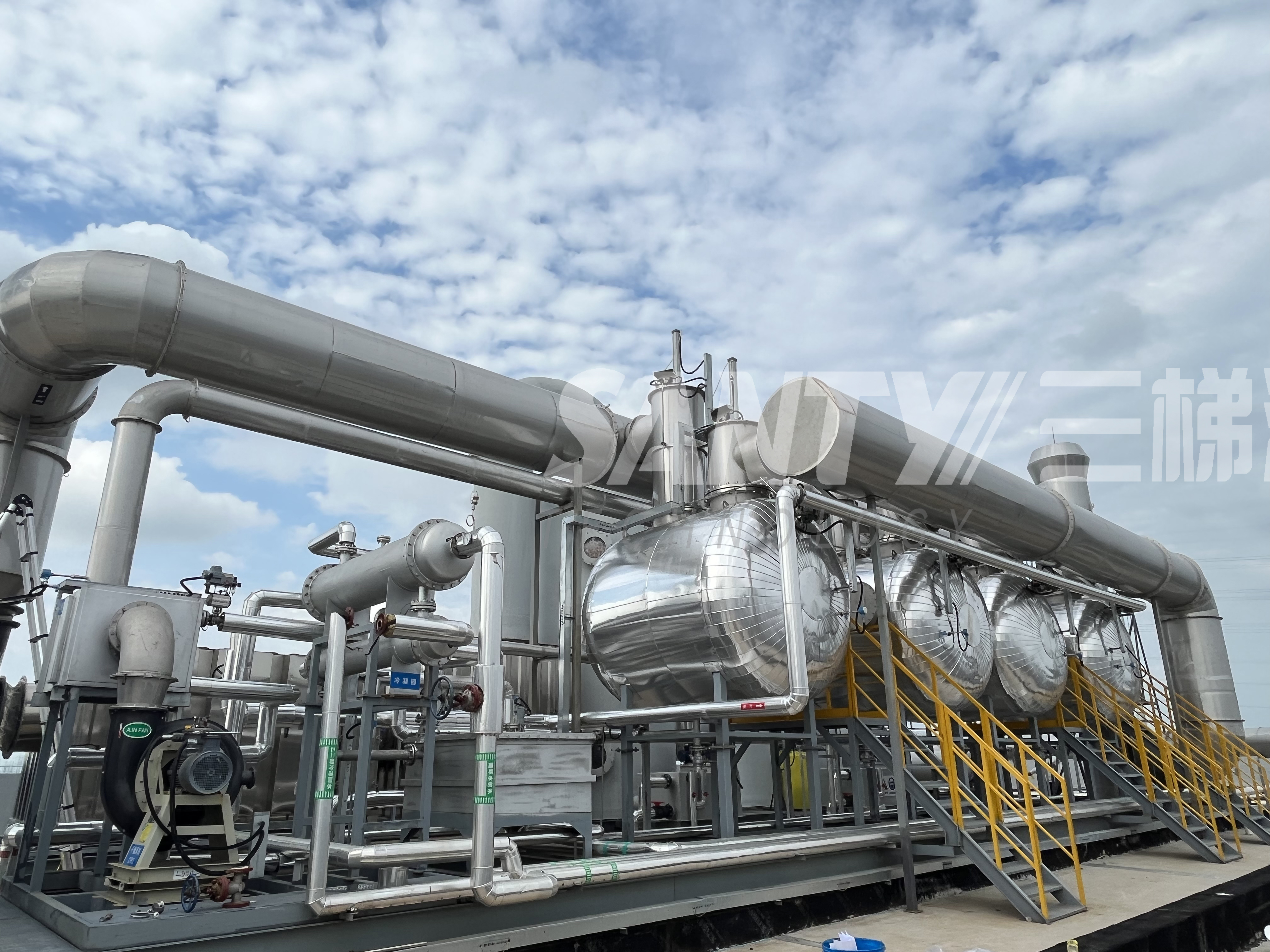

蒸汽脫附+冷凝回收裝置
活性炭吸附-蒸汽脫附-冷凝回收裝置
    係統介紹 活性炭吸附-冷凝裝置利用活性炭在不同溫度下的吸附和脫附能力，對有機物進行吸附和脫附操作。設備主要由活性炭吸脫附罐體、氣動閥門、風機、煙囪、幹式過濾器、幹燥風機、冷凝器、油水分離器等組成。
    係統優勢 係統使用能耗低，利用廠家蒸汽或小型蒸汽發生器即可滿足要求，且設備整體運行時間短、脫附速率可達80%-90%，脫附氣體進入冷凝係統，通過油水分離器分離回用，節能環保，達到資源回收利用效果。

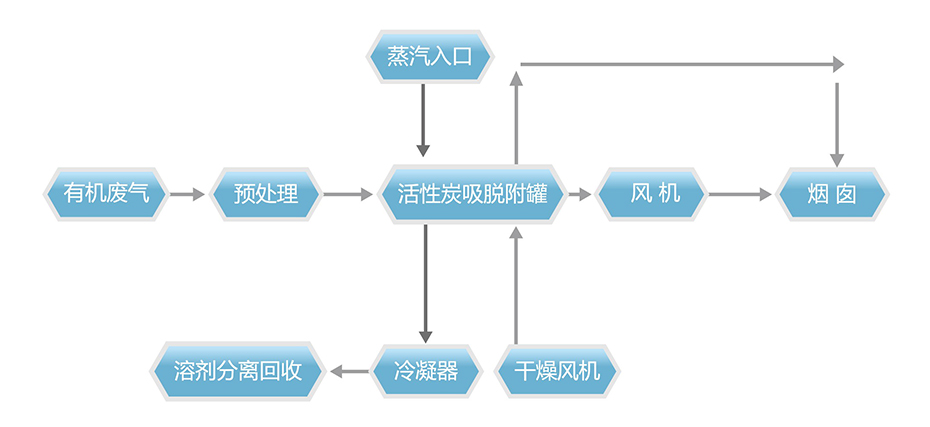

係統工藝流程

活性炭吸附-蒸汽脫附-冷凝回收裝置係統工藝流程

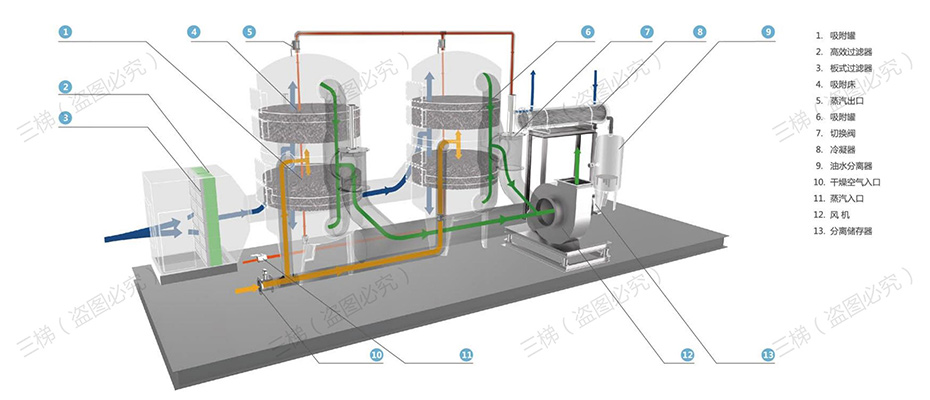

係統工藝流程說明

活性炭吸附-蒸汽脫附-冷凝回收裝置係統工藝流程說明

技術特點

  • 01溶劑回收利用價值高
  • 02廢氣處理效率達90%
  • 03蒸汽脫附效率達80
  • 04係統溫度低
    操作安全
  • 05可間歇運行
    亦可連續運行
  • 06活性炭再生
    節約運行成本

適用工況條件

最佳適用條件 適用有機成分 不適用有機成分
單一組分
回收價值高
露點較高的有機化合物 		低沸點
粘性低
回收價值高的有機組分 		高沸點
易聚合

設備選型表

係統型號 適用風量①（m³/h） 罐體尺寸mm 活性炭填充量kg 蒸汽耗量kg/h 冷卻水用量t/h
3T-HZL-005 5000 Φ1300*2000mm 800kg 100 8
3T-HZL-010 10000 Φ1900*2700mm 1700kg 180 16
3T-HZL-015 15000 Φ2300*3500mm 2490kg 260 24
3T-HZL-020 15000 Φ2700*4000mm 3430kg 350 32
3T-HZL-025 25000 Φ3000*4600mm 4240kg 420 40
3T-HZL-030 30000 Φ3200*4900mm 4823kg 500 48
3T-HZL-050 50000 Φ3200*4900mm 4823kg 1000 96
3T-HZL-100 100000 Φ3200*4900mm 16120kg 1500 114

    備注：

  • ① 冷卻水用量及蒸汽用量需根據當地大氣壓及溫度進行進一步確認。

預處理裝置

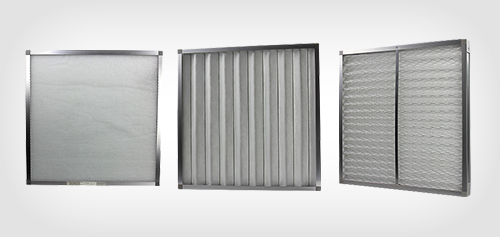

初效過濾器
初效過濾器

一級過濾器采用的是初效過濾器，主要用於過濾 5μm 以上塵埃粒子。初效過濾器有板式、折疊式、袋式三種樣式，為純白棉折疊式製作，對於5μm以上顆粒的去除速率可以達到95%以上。

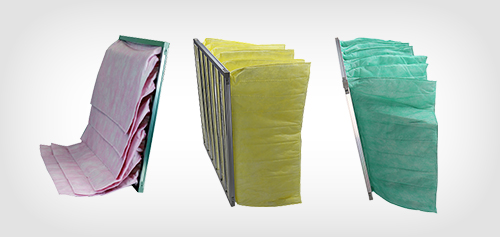

中效過濾器
中效過濾器

袋式中效過濾器以其特有的袋式結構，確保氣流均衡地充滿整個袋子。特有的熱熔技術可以防止袋子之間過於擠壓或出現滲漏，這樣降低了阻力並使容塵量達到最大。起加固作用的“袋子支撐格柵”可以防止過濾器在極差的工作環境下收縮或彎曲變形。對≥1.0μm顆粒的過濾速率在65%。

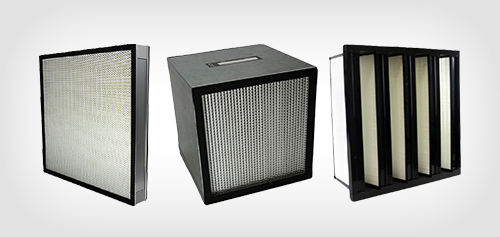

高效過濾器
高效率過濾器

高效率過濾器采用聚丙烯濾紙為濾材，用鋁板間隔，外框為鋁合金型材，用環保聚氨酯密封膠密封而成。對≥0.5μm顆粒的過濾速率在99.5%。

活性炭吸附裝置

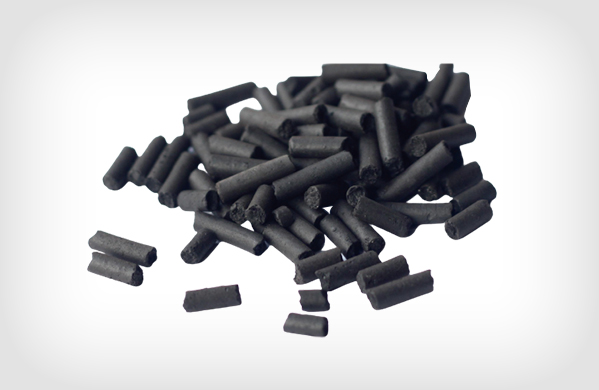

柱狀活性炭

柱狀活性炭：

吸附效率高,能力強；能夠同時處理多種混合有機廢氣；淨化效率≥95%； 維護管理簡單，運轉成本低廉；采用自動化控製運轉設計，操作簡易、安全；全密閉型，室內外皆可使用。

冷凝回收係統

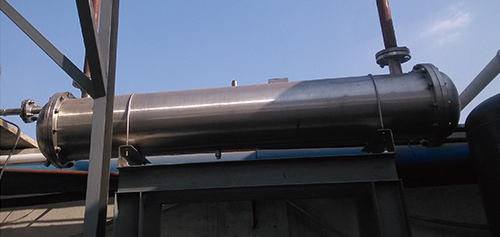

冷凝器
冷凝器

冷凝器為製冷係統的機件，屬於換熱器的一種，能把氣體或蒸氣轉變成液體，將管子中的熱量，以很快的方式，傳到管子附近的空氣中，把氣體或蒸氣的熱量帶走。

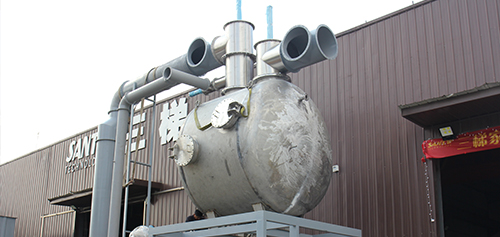

油水分離器
油水分離器

利用油和水的密度不同，實現油水的重力分離。投資省、運行費用低，除油效率高、效果好，無二次汙染。
