不锈钢洗涤塔

不锈钢洗涤塔分单塔体和双塔体，具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、检修孔等组成。主要用于各种有害气体如H2S SOX NOX HCI NH3 CI2等气体处理。

在线咨询

全国热线

400-877-5531

设备简介

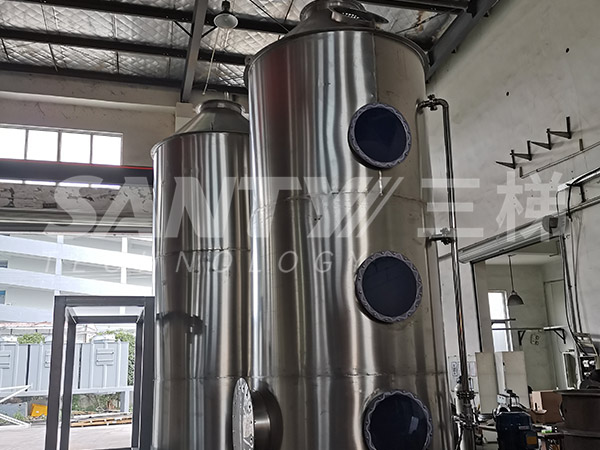

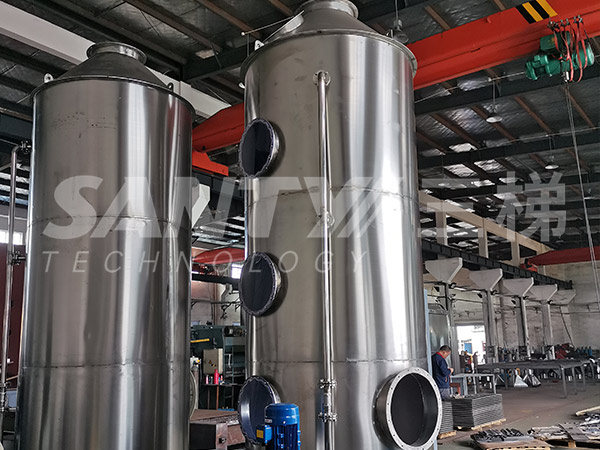

不锈钢洗涤塔

设备功能

不锈钢洗涤塔是填料塔，塔内填料作为气液接触的基本构件。需要处理的废气由塔底气体入口进入塔体，自下而上穿过填料层，最后从塔顶气体出口排出。水分别从塔顶和中部通过液体分布器，均匀地喷淋到填料层中沿着填料层表面向下流动，直至塔底再由泵输送至塔顶和中部循环使用。

设备原理

由于上升的气流和下降的水在填料层中不断接触，所以上升气流中颗粒及溶于水的组分的浓度越来越低，塔体的最上部是除雾段，气体中所夹带的吸收液雾在这里被清除下来，经过初步处理后的气体从吸收塔上端排气管进入下一级处理设备。经过洗涤塔处理过的废气，能有效吸收气体中的颗粒。

设备作用

不锈钢洗涤塔的主体材质为不锈钢材质（通常为SUS304），适用范围广，主要应用于高温、含酸碱性气体的处理。处理高温废气时，设备内部采用陶瓷材质的填料。在处理含酸/碱性气体时，配置pH检测仪与酸/碱滴加系统，确保排出的气体保持中性，避免对后续处理废气的设备和管线产生腐蚀。

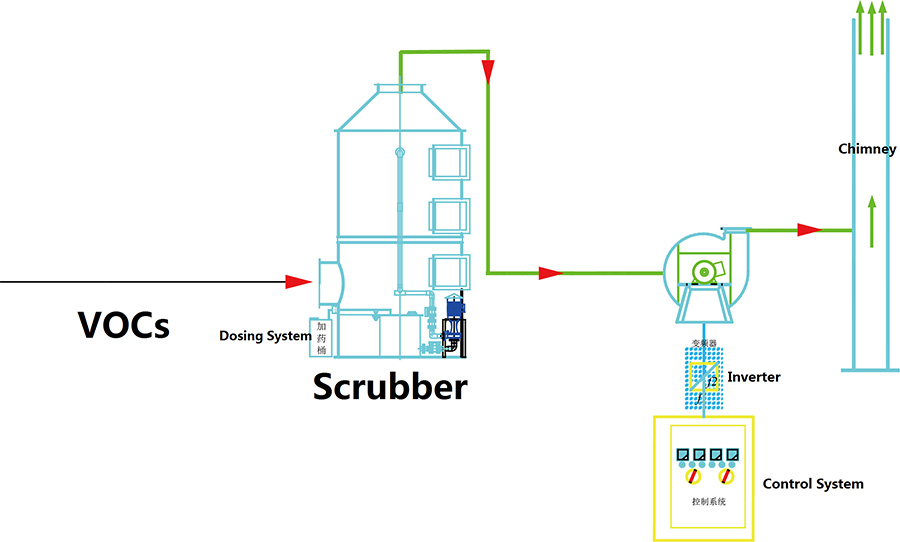

工艺流程

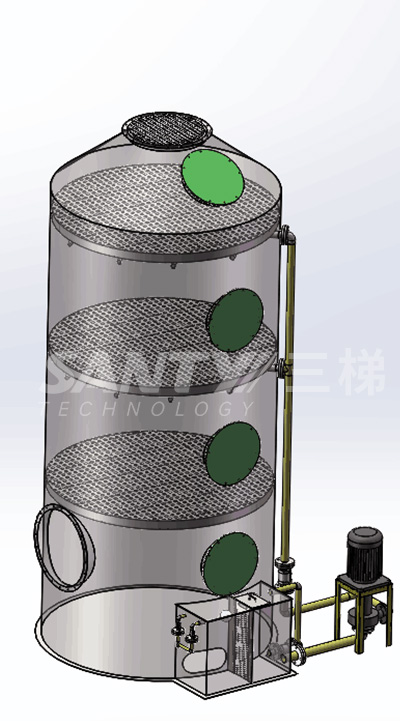

结构组成

本设备分单塔体和双塔体。设备具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、出风锥帽、检修孔等组成。

贮液箱
塔体
进风段
喷淋层

填料层
旋流除雾层
出风锥帽
检修孔

产品特点

01结构新颖：改变常规的气液
两相错流鼓泡的接触方式；
02处理风量大：比筛孔塔盘
阀式踏盘处理量大50%；
03压力降小
比常规吸收塔小16%；

04无净化效率高：常规吸收塔效率在70%左右
而新型垂直筛孔塔吸收效率大于85%以上；
05灵活性大，
根据不同的废气源增加或减少喷淋塔层。

应用领域

application产品应用

各种有害气体如H2S SOX NOX HCI NH3 CI2等气体处理；
垃圾中转站或场、污水处理场之除臭装置；
半导体光电业之制程排气处理；
垃圾填埋场之渗出水贮留池废气处理。

设备选型表

型号	风量（m3/h）	直径	高	进口	厚度	水泵
3T-XDT-003	3000	750	4200	300	3mm	3HP
3T-XDT-005	5000	950	4800	400	3mm	3HP
3T-XDT-010	10000	1300	5200	550	4mm	5HP
3T-XDT-015	15000	1600	5400	600	4mm	5HP
3T-XDT-020	20000	1900	5600	700	4mm	7.5HP
3T-XDT-025	25000	2100	5800	800	4mm	7.5HP
3T-XDT-030	30000	2300	5900	900	4mm	7.5HP
3T-XDT-035	35000	2500	6000	950	5mm	10HP
3T-XDT-040	40000	2600	6100	1000	5mm	10HP
3T-XDT-045	45000	2800	6200	1100	5mm	10HP
3T-XDT-050	50000	3000	6400	1300	5mm	15HP
3T-XDT-060	60000	3200	6500	1500	5mm	15HP
3T-XDT-070	70000	3500	6700	1800	5mm	15HP
